SCB14 二級能效干式變壓器

說明例如：SCB14-1250/10-NX1，  10-0.4   DYN11，

S表示是三相，

C表示樹脂絕緣，

B表示低壓繞組是箔繞

油浸式變壓器中M代表全密封型。

14代表設計序號，數字越大性能越好， 變壓器的空載損耗和負載損耗值越低，按國標GB20052-2020標準。目前最新干式變壓器：SCB18型是一級，NX1表示1級，

12500KVA是產品容量

10代表高壓電壓10KV，

0.4代表  低壓電壓400V

聯接方式 ：DYN11

D表示高壓三角形，

Y表示低壓星形

N表示零線，

11代表相位角11角，

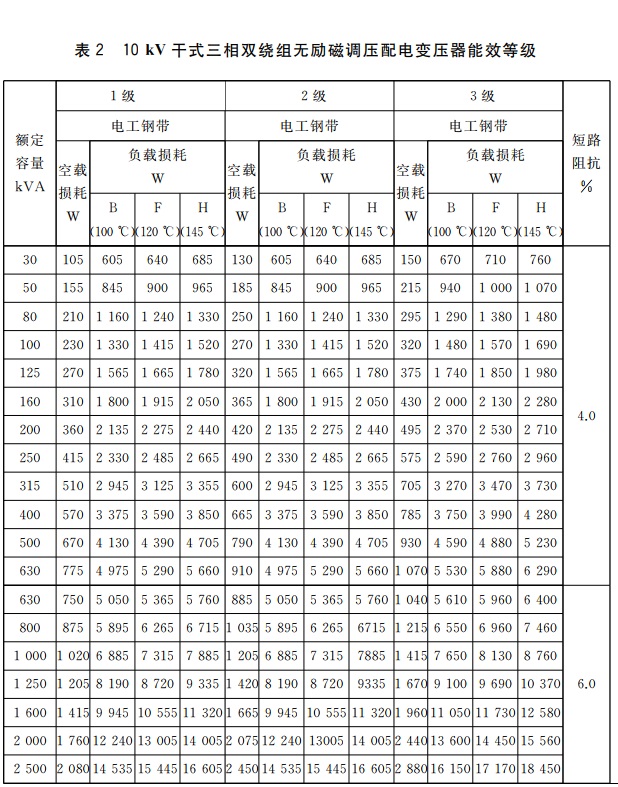

最新能效等級分為三級，分別用NX1 、NX2、NX3 目前設計序號為：干式變壓器：SCB18為一級，SCB14為二級，SCB12為三級。

2021年6月1日起實施國標代號：GB 20052-2020 《電力變壓器能效限定值及能效等級》，代替GB 20052-2013和GB 24790-2009（以下簡稱“舊版標準”），新標準各類變壓器比舊版標準損耗指標下降約10~45%不等，已優于歐盟（歐盟于2021年7月1日起執行新標準）、美國相關標準要求。實施新一輪變壓器能效提升計劃，推動變壓器產業鏈優化升級，加快提升變壓器能效，有利于降低輸配電電力損耗，提高用電企業能效，進一步推動實現全球碳中和、碳達峰的目標。

產品特點優勢：

1) 節能環保
SCB12符合2020版新國標三級能效:SCB14符合2020版新國標二級能效:SCB18符合2020版一級能效。

2)45度全斜七步進單片接縫鐵芯
鐵芯采用優質高導磁晶粒取向冷軋硅鋼片，45度全斜七步進單片接縫，采用特殊的平板折彎拉板結構，芯柱采用絕緣帶綁扎;表面采用特殊樹脂涂覆以防潮防銹，有效地降低了空載損耗，空載電流和鐵苾噪聲。

3)多層分段圓筒式高壓線圈
高壓繞組導體采用F級或H級絕緣的銅導線繞制，以長短切玻璃纖維氈做增強填料，在真空狀態下(1-3mbar)用環氧樹脂混合料澆注而成。有效地抑制局部放電現象產生，局部放電量不超過5PC。

4)縱向氣道箔式結構低壓線圈
低壓線圈采用優質箔導體在自動箔繞機上繞制;預浸DMD作為層間絕緣，內外部采用預浸玻璃絲布作為絕緣，上下端部用環氧樹脂封死，然后進固化爐整體固化，防潮性能好。

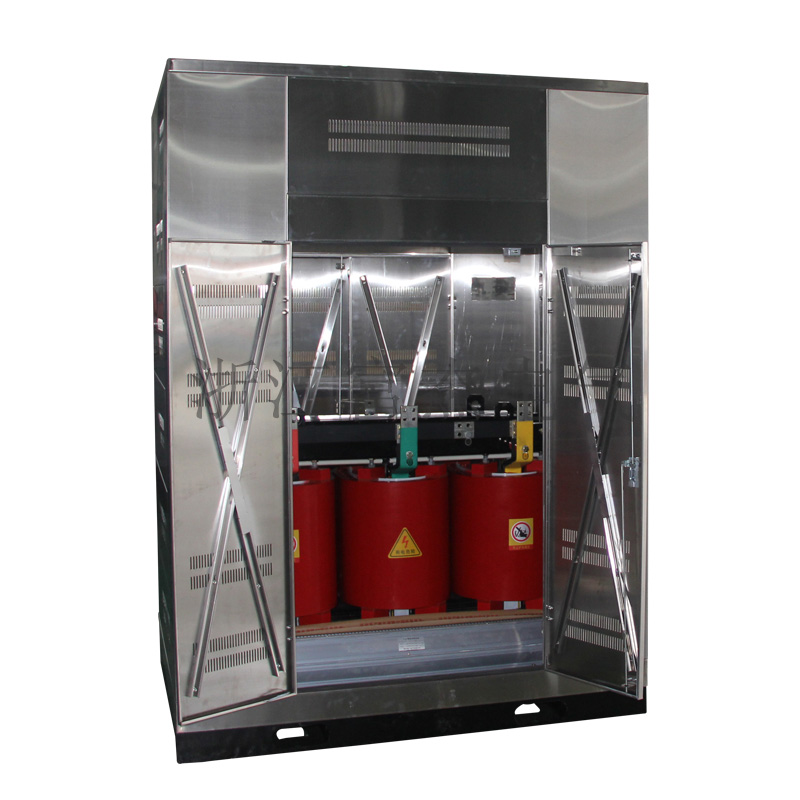

5)堅固美觀的保護外殼
IP20可防止直徑大于12mm的固體進入，可抵抗意外撞擊:IP23除具有IP20的功能外，還可防止與垂直線成60度角以內的水滴流入，適合戶外安裝使用;可定制。

6)完善的溫度保護控制裝置
過熱保護裝置主要通過預埋在低壓線圈內的PT熱敏電陰實現變壓器溫度檢測與控制。變壓器運行過程中巡回顯示三相繞組溫度值:顯示最熱-相繞組的溫度值;起溫報警跳閘;聲光警示、風機啟動:風機過載保護及計算機接口.
