一、慨述：
輸入電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。
輸出電抗器主要作用是補償長線（50-200m）分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗,有效抑制dv/dt.減低高頻漏電流, 起到保護變頻器,減小設備噪聲和設備過早老化的作用。
二、結構特點：
用于濾出諧波電壓和諧波電流，改善電網質量，我廠生產的輸入輸出系列電抗器，采用優質進口矽鋼片和優質銅線經先進的工藝精制而成，具有體積小、溫升低、噪音低等特點。
三、技術參數和執行標準：
1、額定工作電壓﹕380v/50Hz或660v/50Hz
2、額定工作電流﹕500A到6000A
3、抗電強度﹕鐵芯與繞組AC3000v/50Hz/5mA/10s無飛弧擊穿﹙出廠試驗﹚
4、電抗器噪音﹕＜50dB﹙與電抗器水平距離點1米測試﹚
5、絕緣等級﹕F、H級
6、防護等級﹕IP00
7、產品執行標準﹕GB19212.1－2008，GB19212.21－2007，GB1094.6－2011

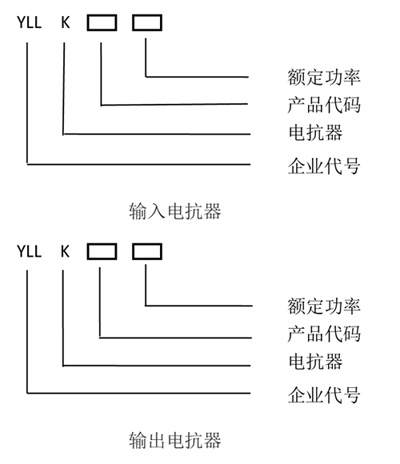

四、型號說明：
五、 使用環境條件：
1.海拔高度不超過2000米；
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3.周圍無有害氣體，無易燃易爆物品；
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

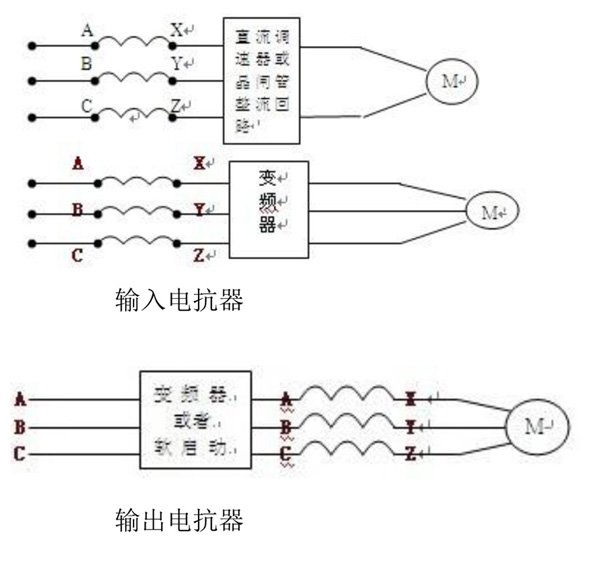

六、接線方式：

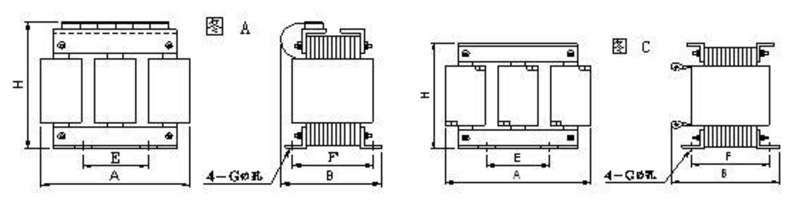

七、外形及安裝尺寸：
八、訂貨須知：
1、產品型號
2、額定電流
3、額定電壓（電網電壓）
4、額定電抗率（壓降）
5、額定電感
6、絕緣等級
7、其它特殊要求可在協議中另行規定
